自1964年成立以來，Nippon Atomized就以水霧化法為中心製造金屬粉末。
水霧化法是通過使用高壓水將金屬熔體瞬間粉碎並迅速固化而製造金屬粉末的方法，可以自由地控製粉末的組成、形狀、密度、粒徑等。這些金屬粉末被用作日常生活中的各種金屬零件的原材料，例如汽車零件，家用電器零件，OA設備零件，另一方面，包括各種電子零件的細電極導電零件或磁性零件。Nippon Atomized將利用多年積累的專業知識來滿足客戶要求。

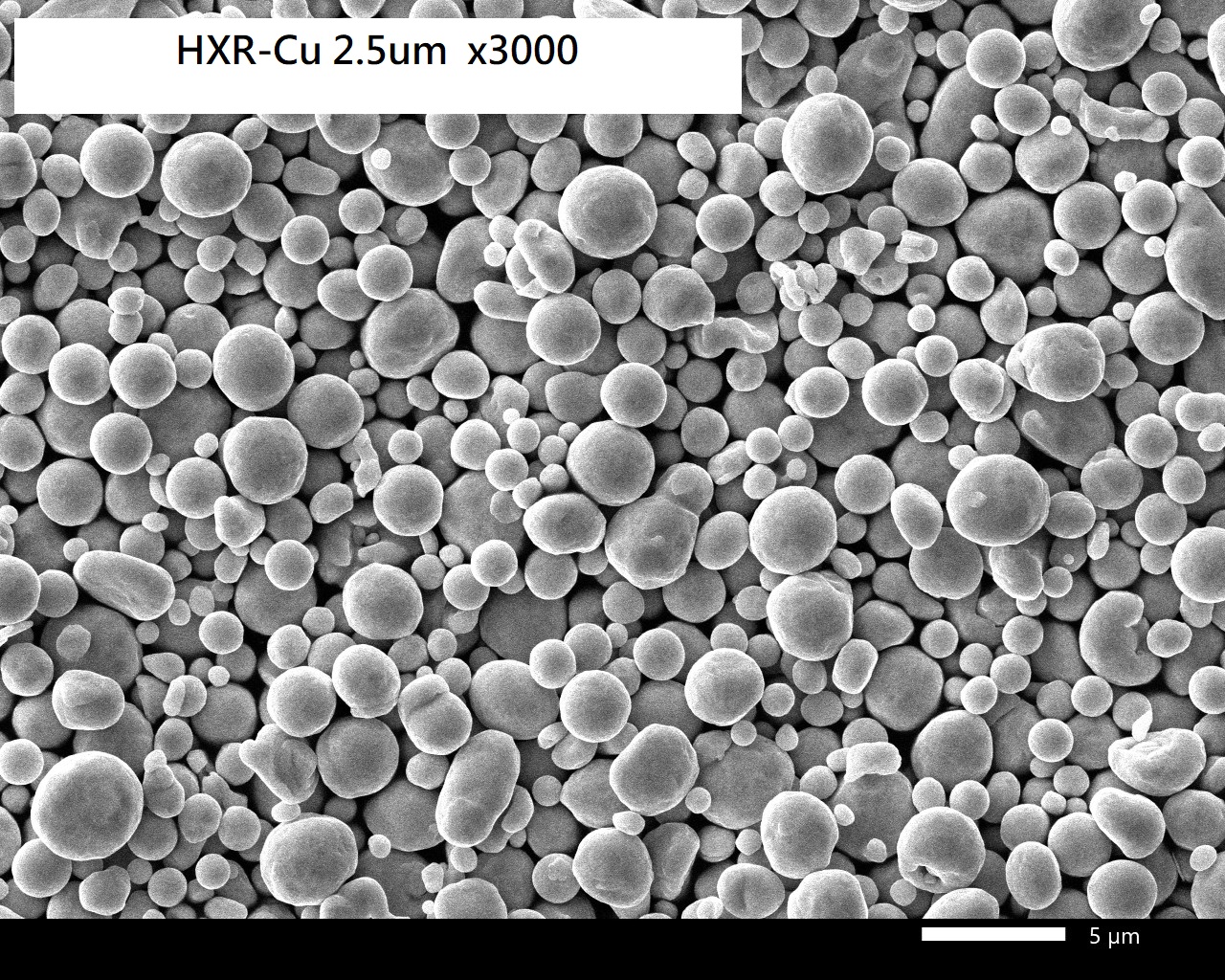

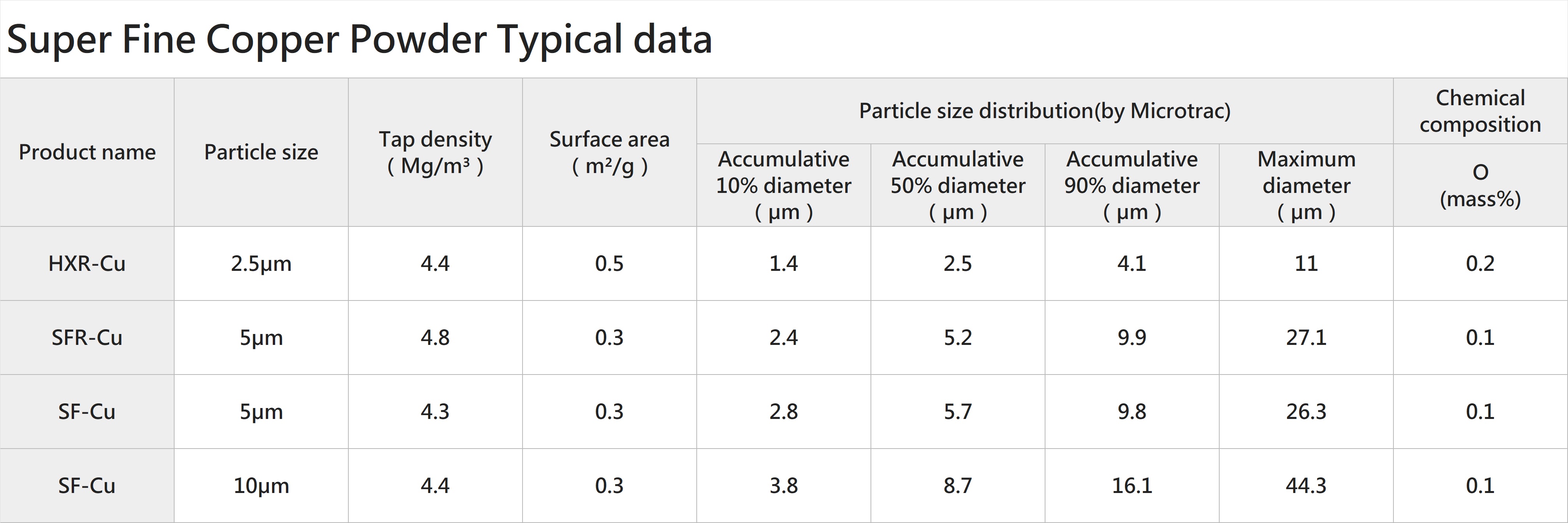

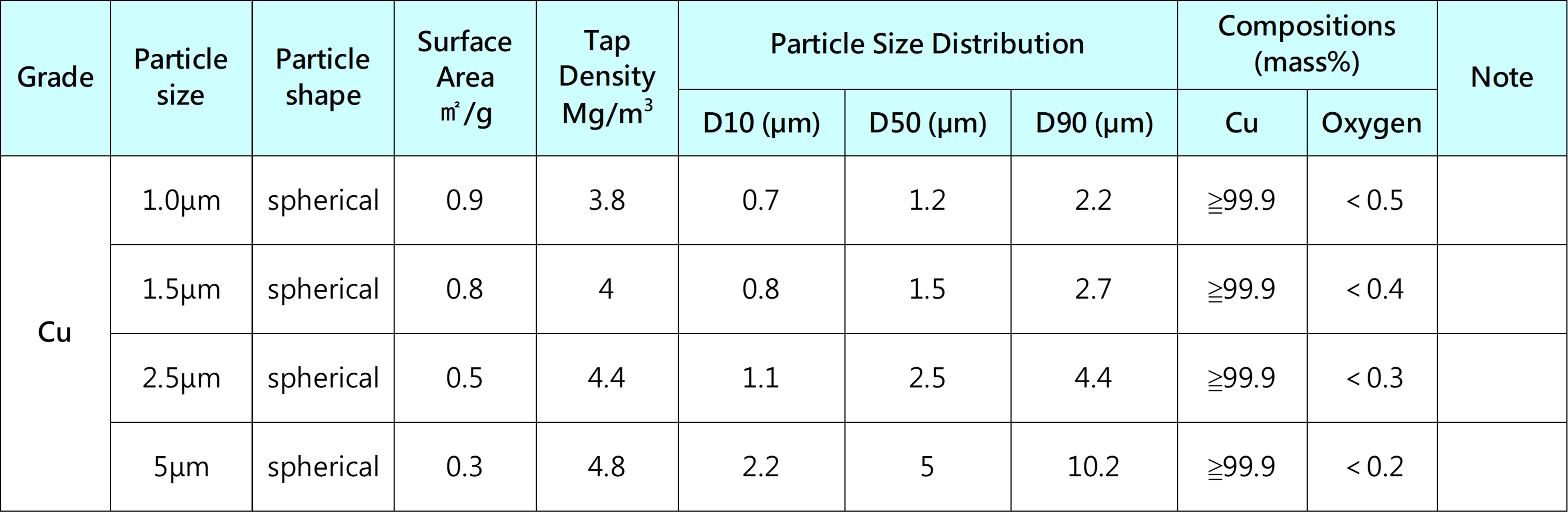

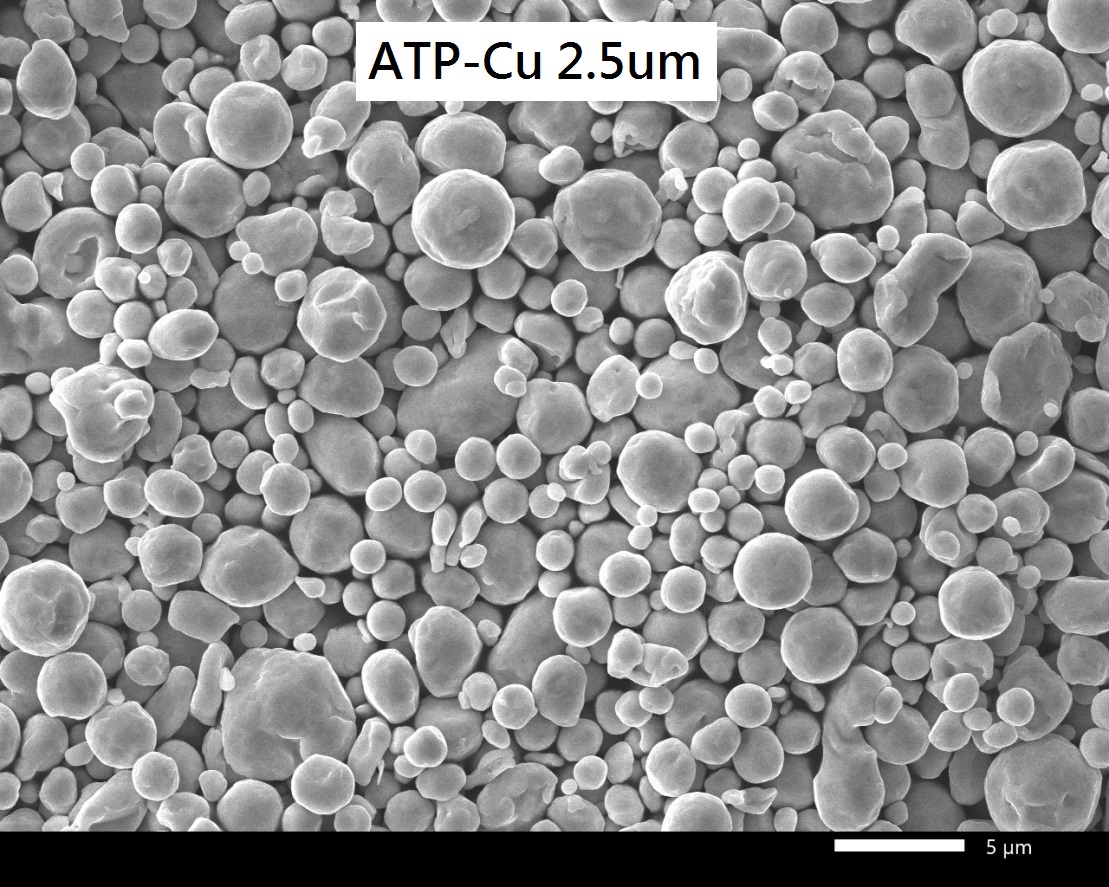

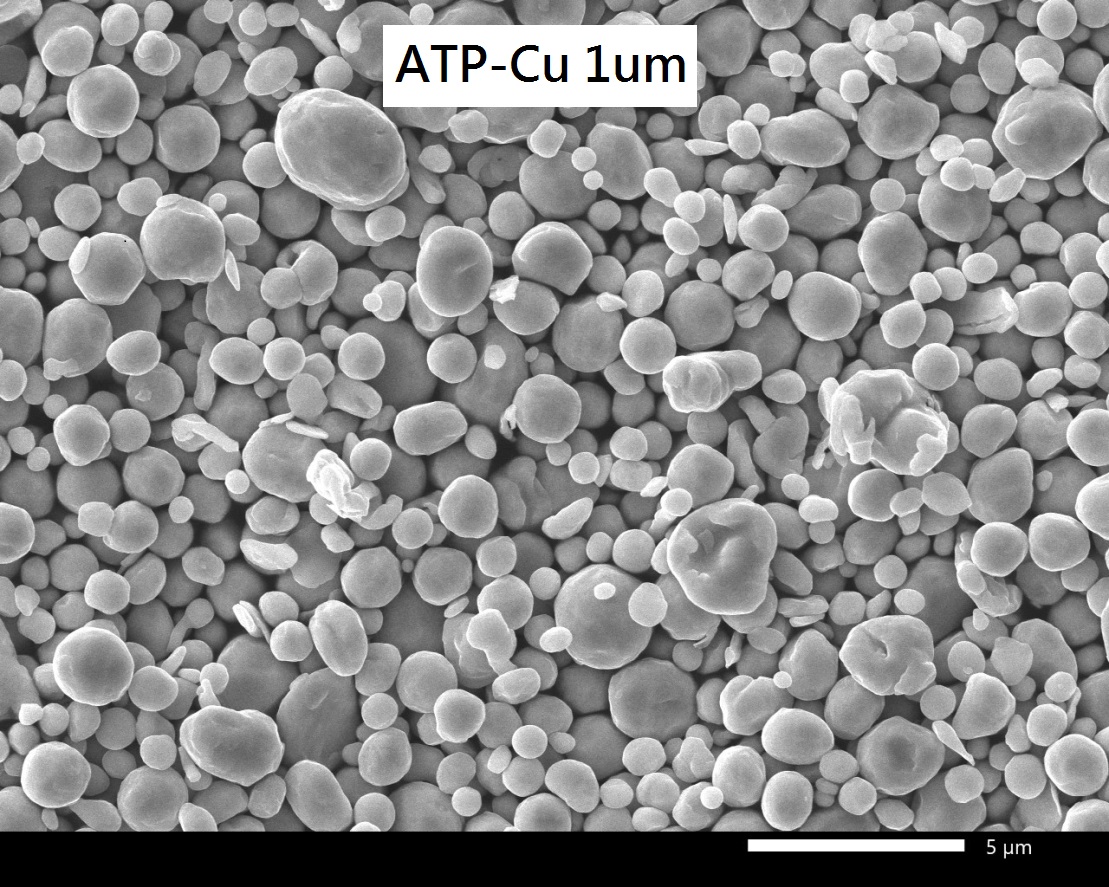

超細銅粉
- 成分
- 銅：>99％
- 製造方法
- 水霧化法
- 應用實例

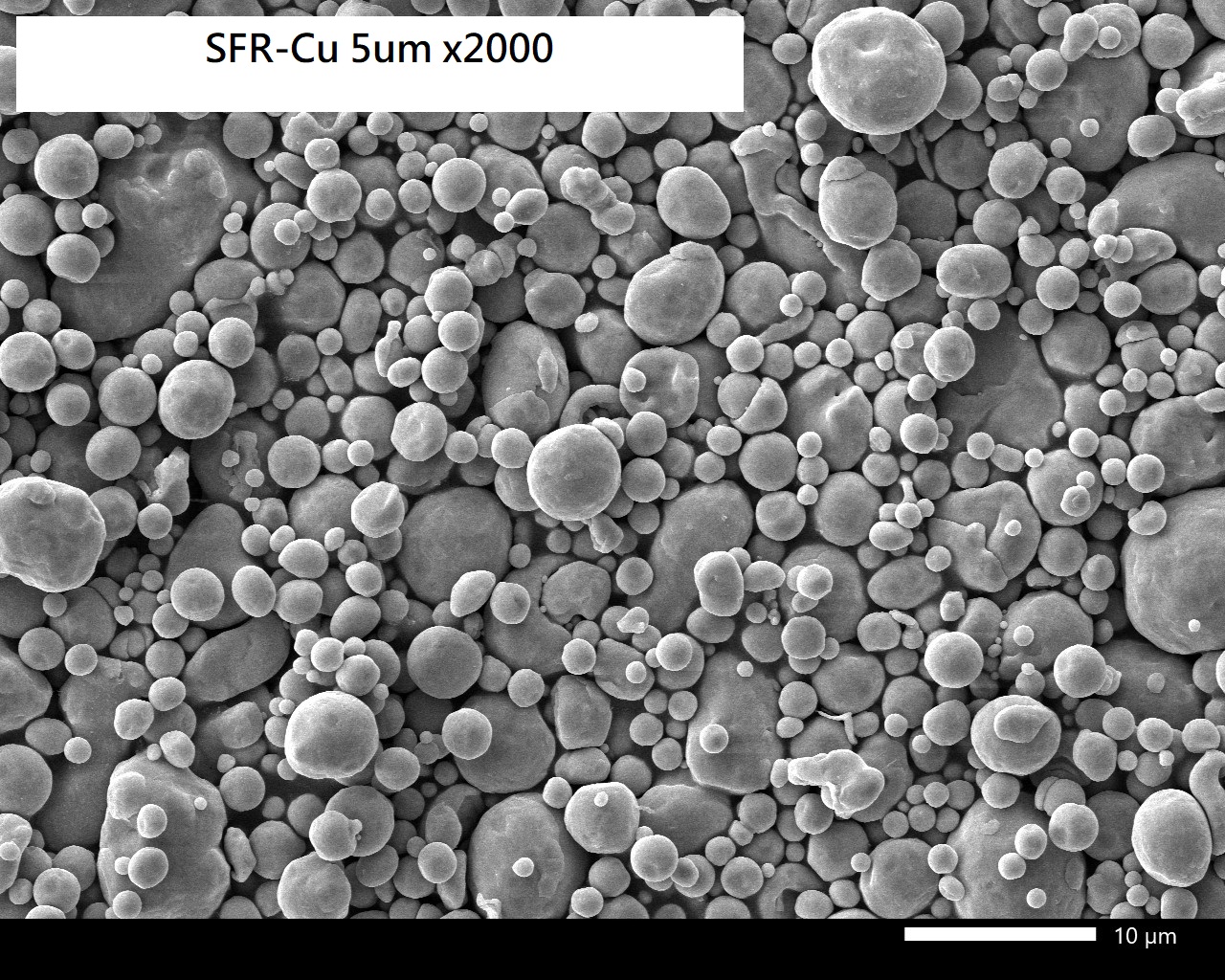

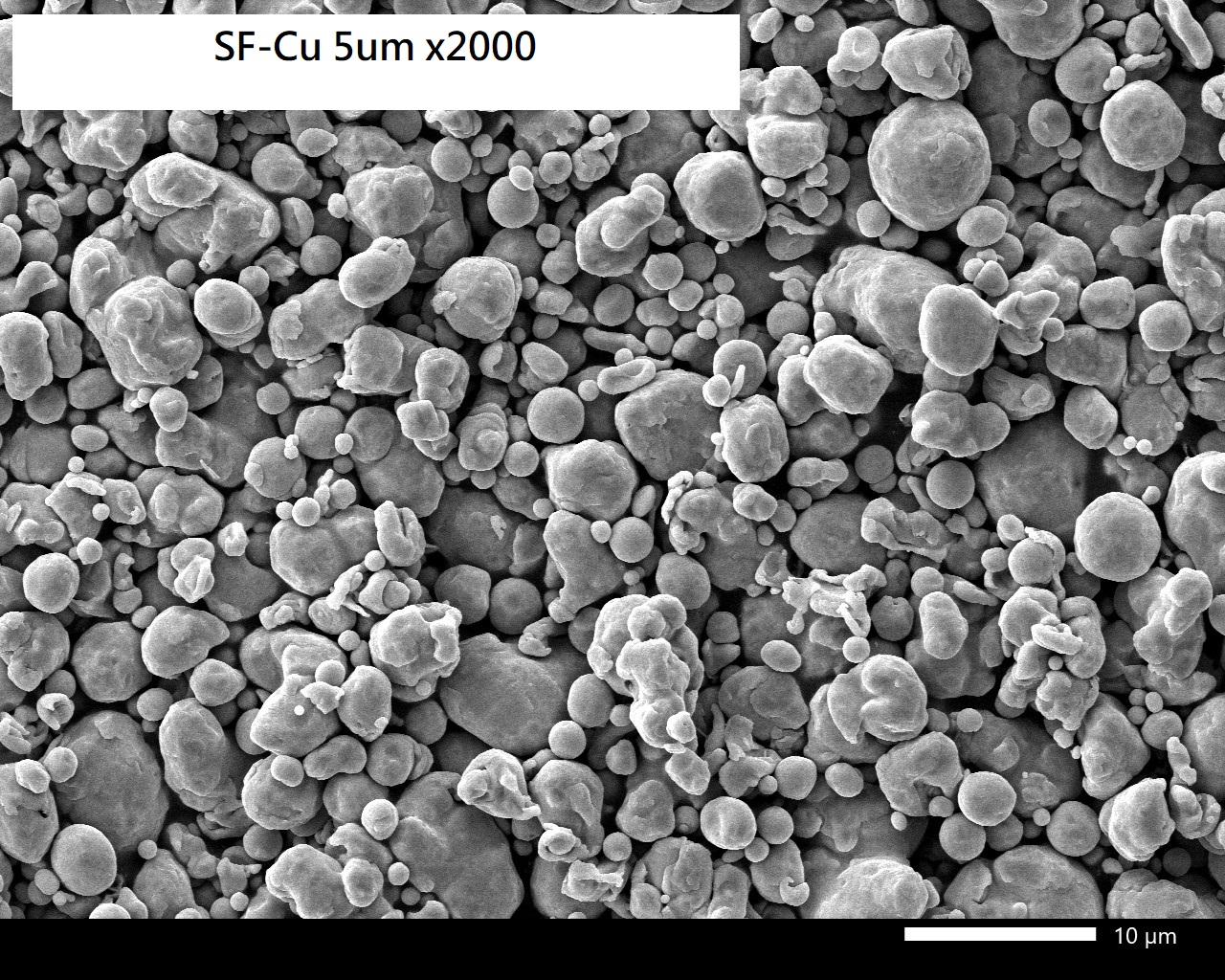

- 用於端電極和基板的接線銅膏（HXR-Cu、SFR-Cu、SF-Cu 5μm）

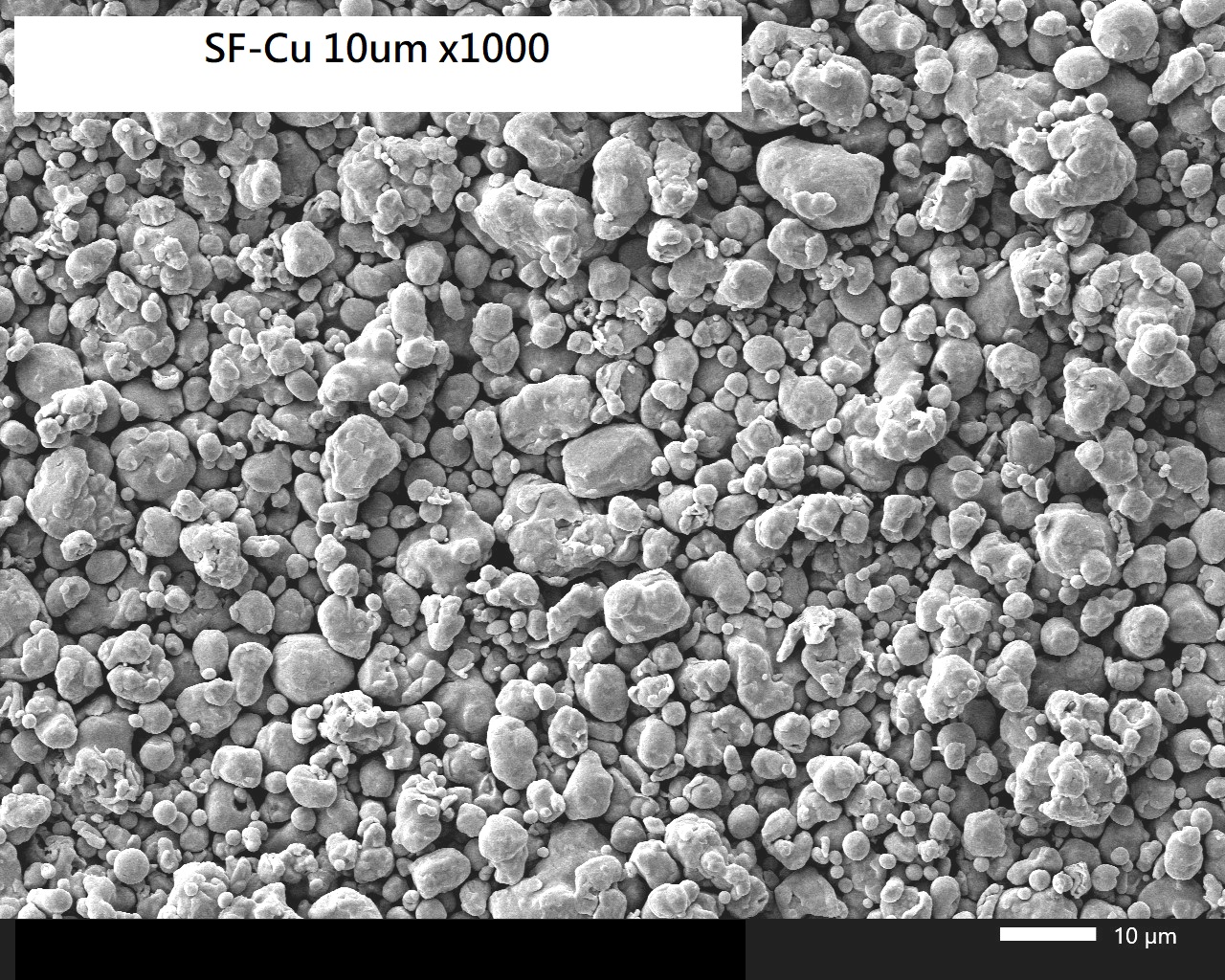

用於(鑽石)金剛石工具的金屬結合劑材料（SF-Cu 10μm）

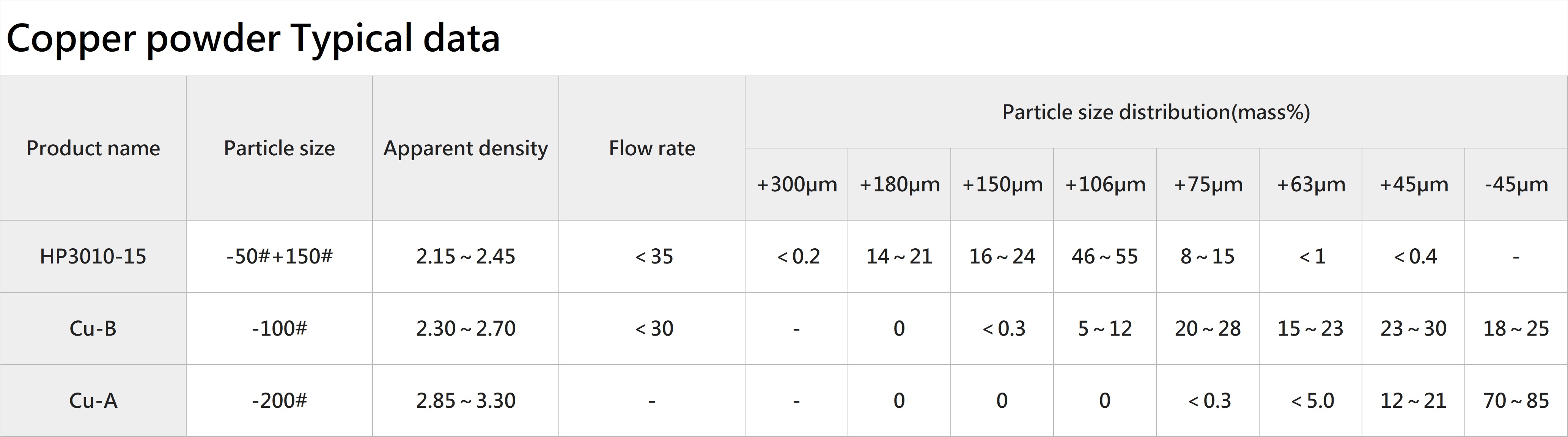

銅粉
- 成分
- 銅：>99％
- 製造方法
- 水霧化法
- 應用實例

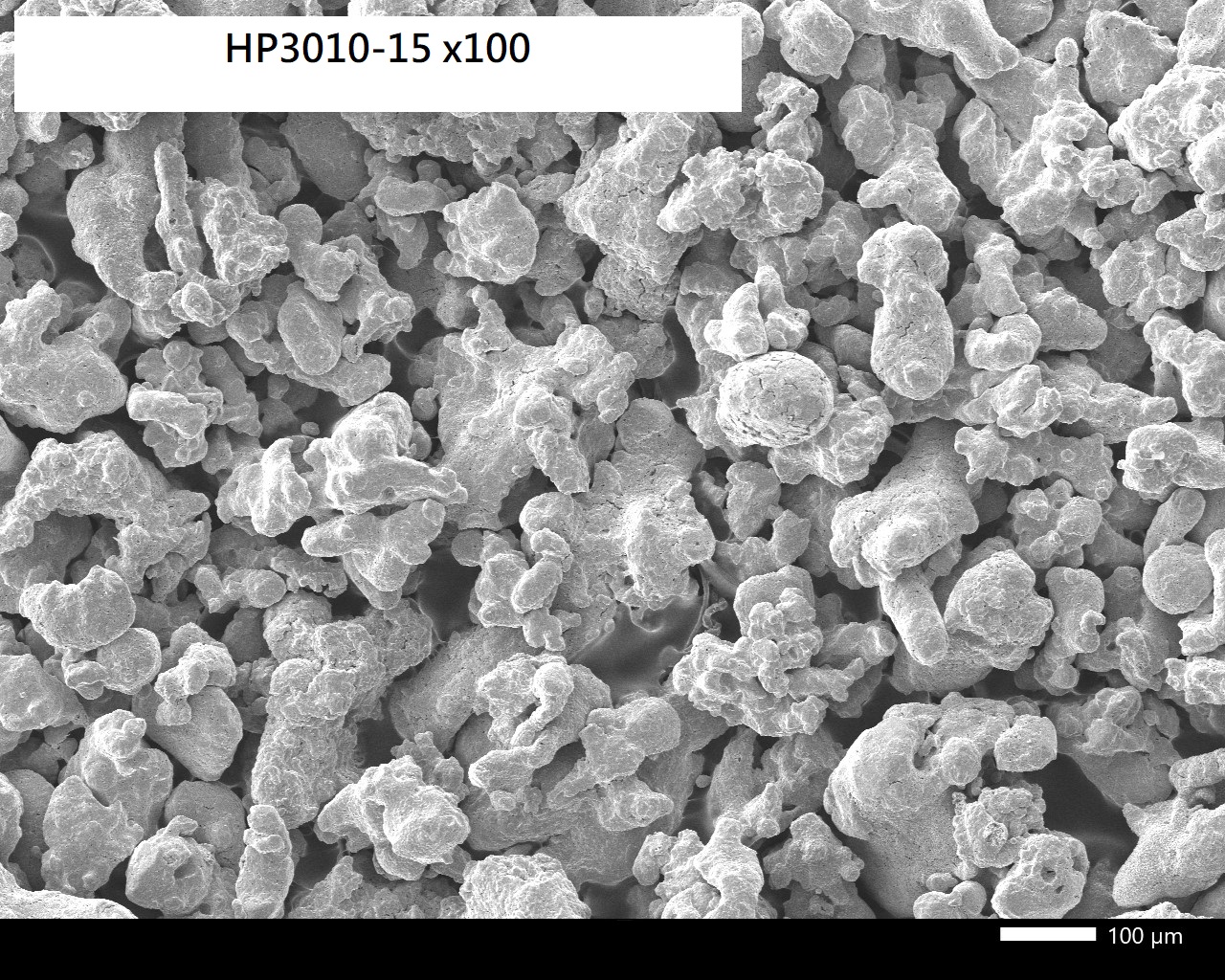

- 熱管芯材料 (HP3010-15)

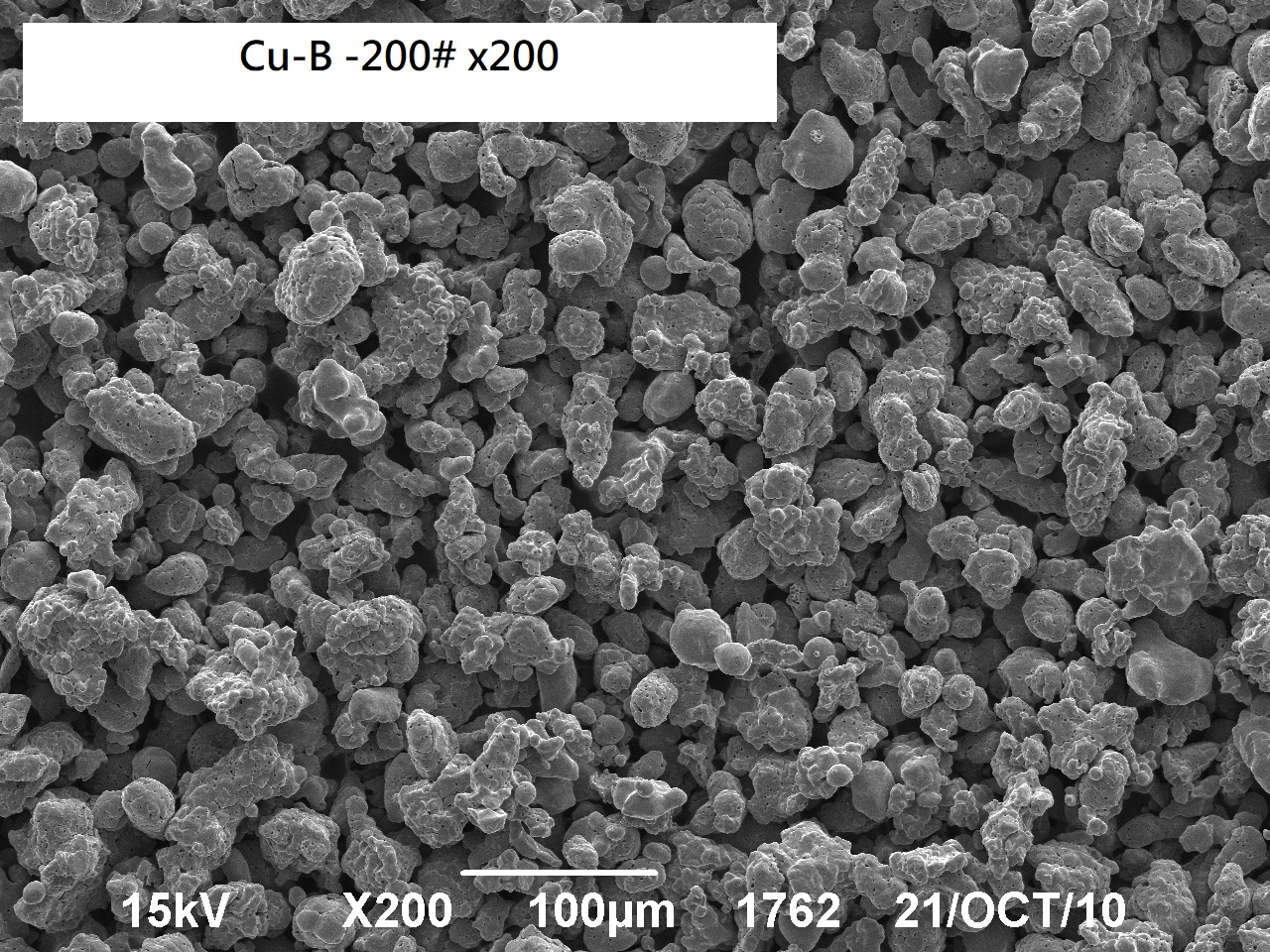

燒結含油軸承 (Cu-B)

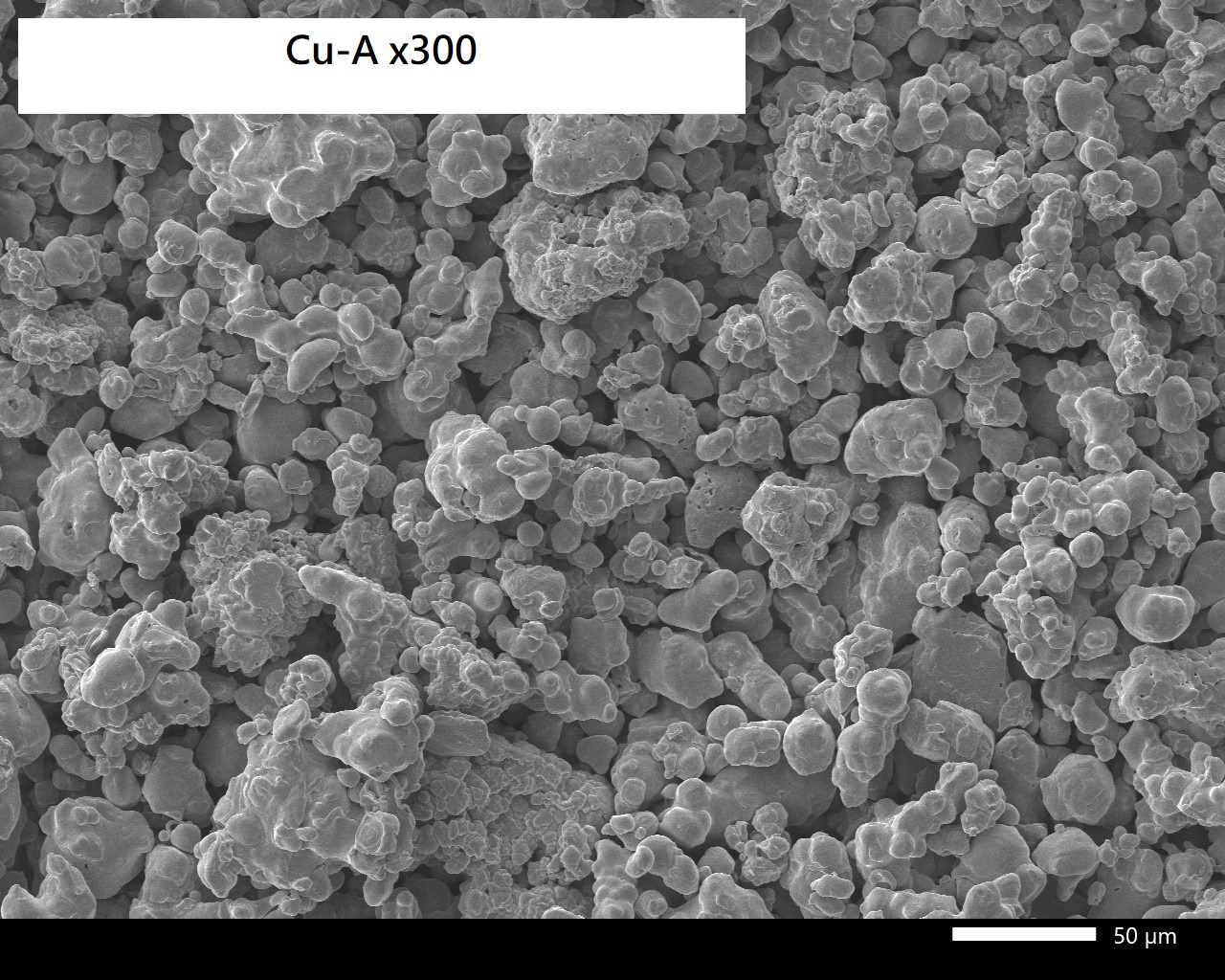

銀精煉催化劑 (Cu-A)

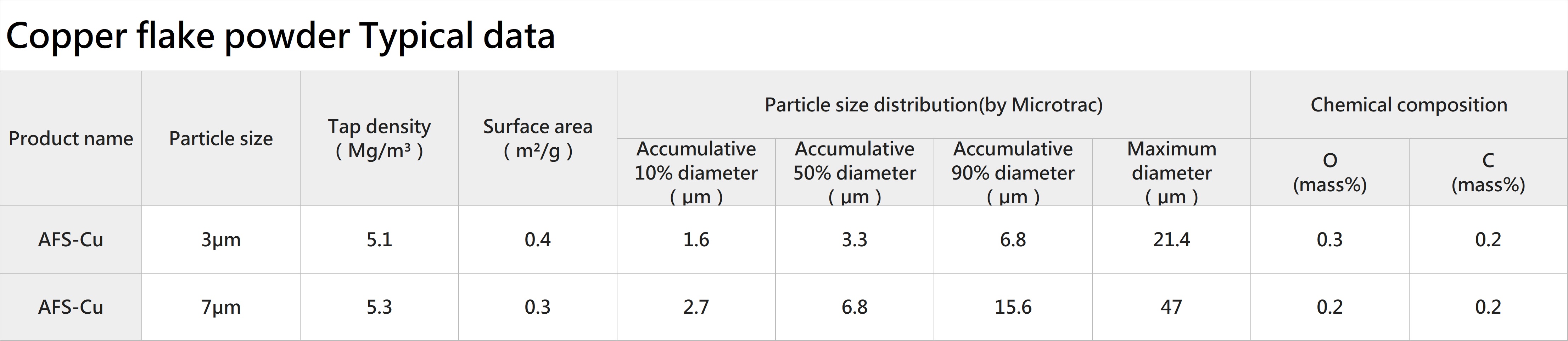

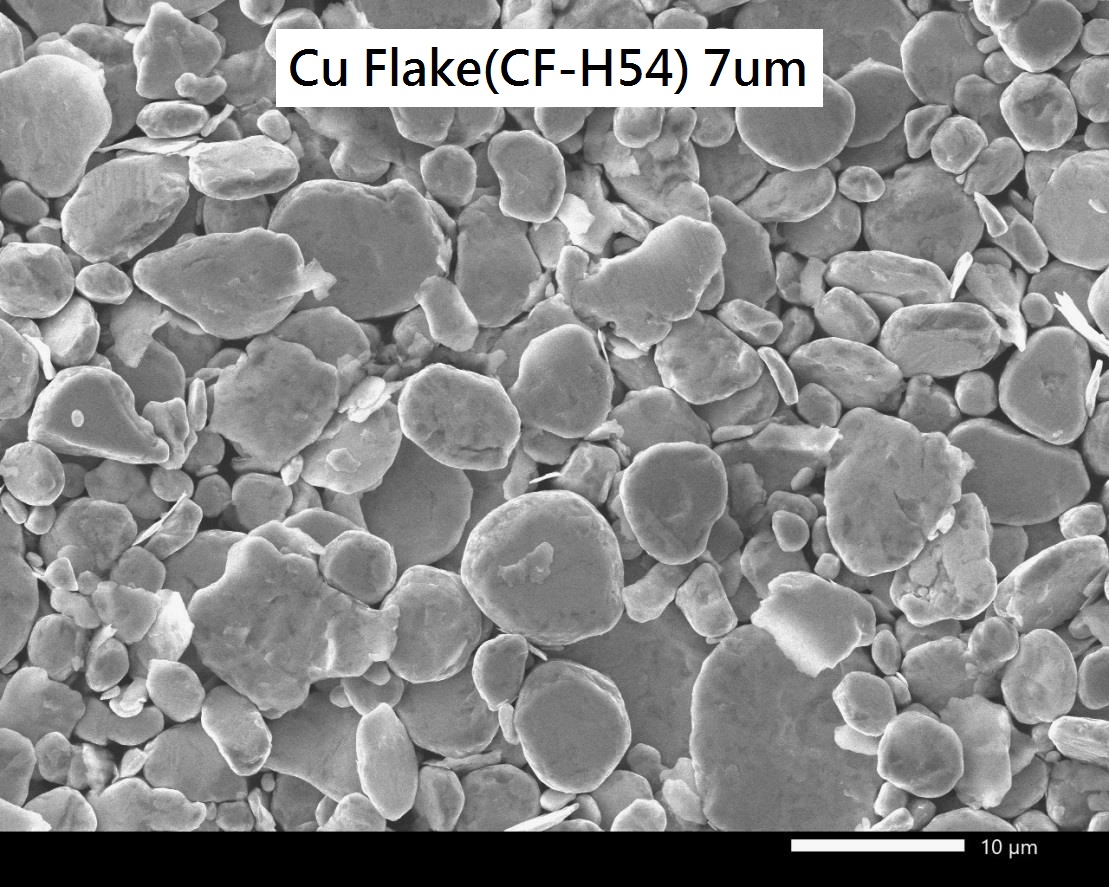

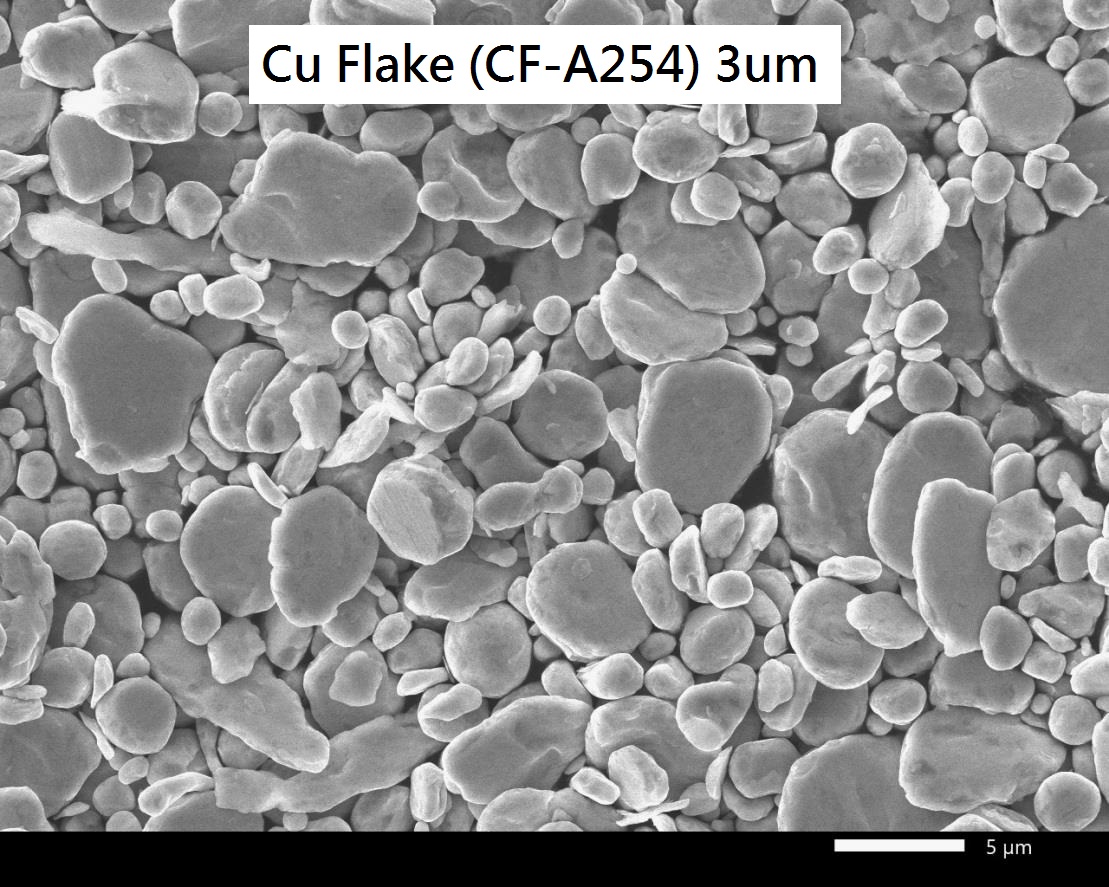

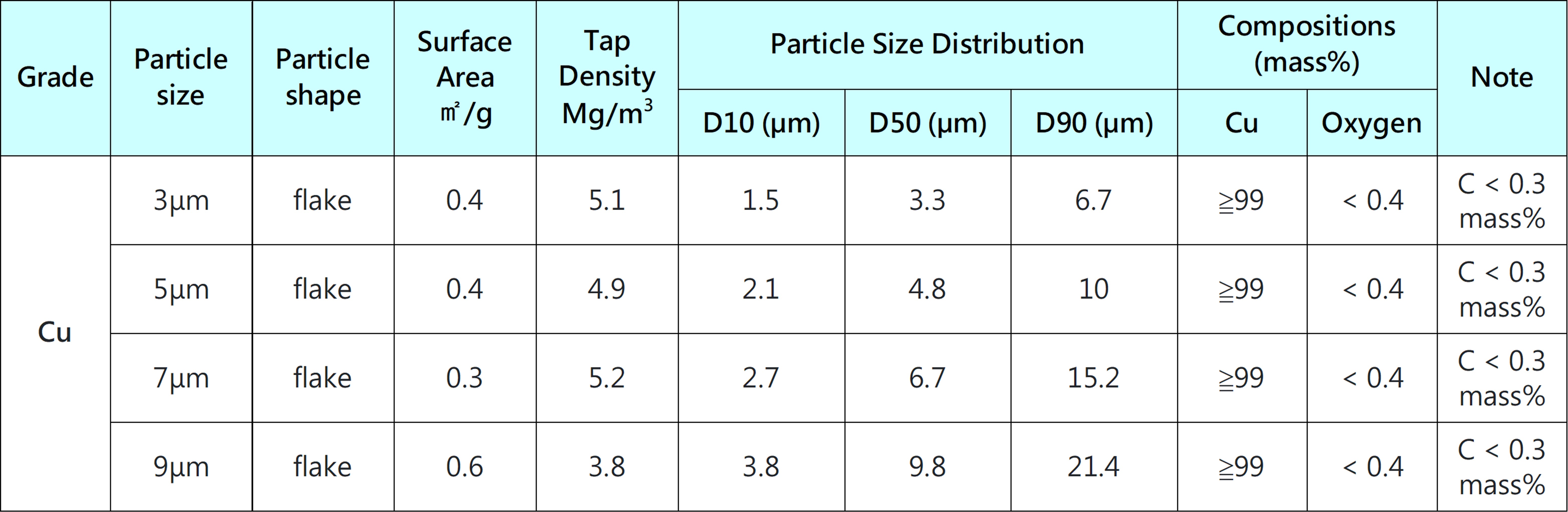

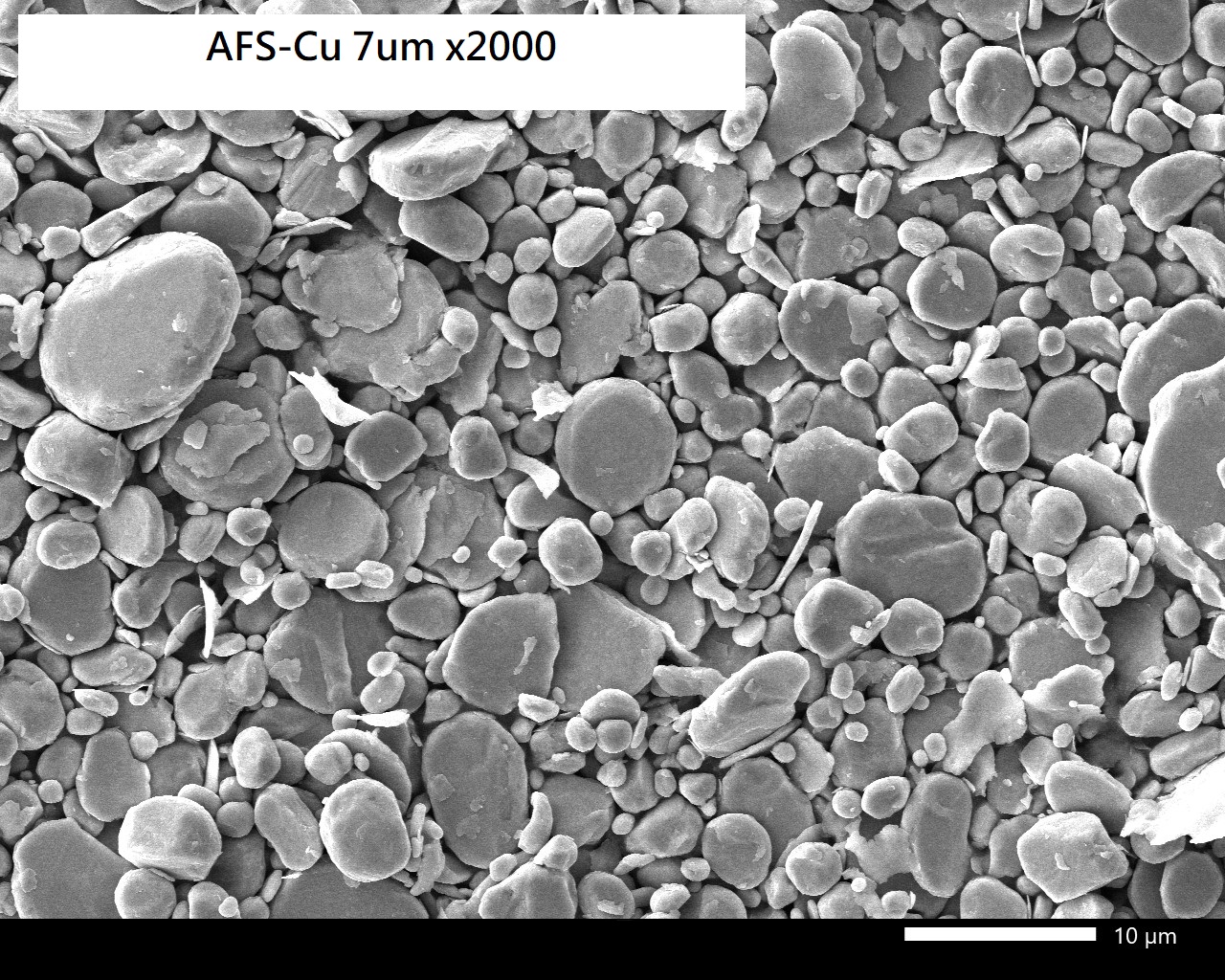

片狀銅粉
- 成分
- 銅：>99％
- 製造方法
- 球磨法
- 應用實例
- 端電極及基板用佈線銅漿

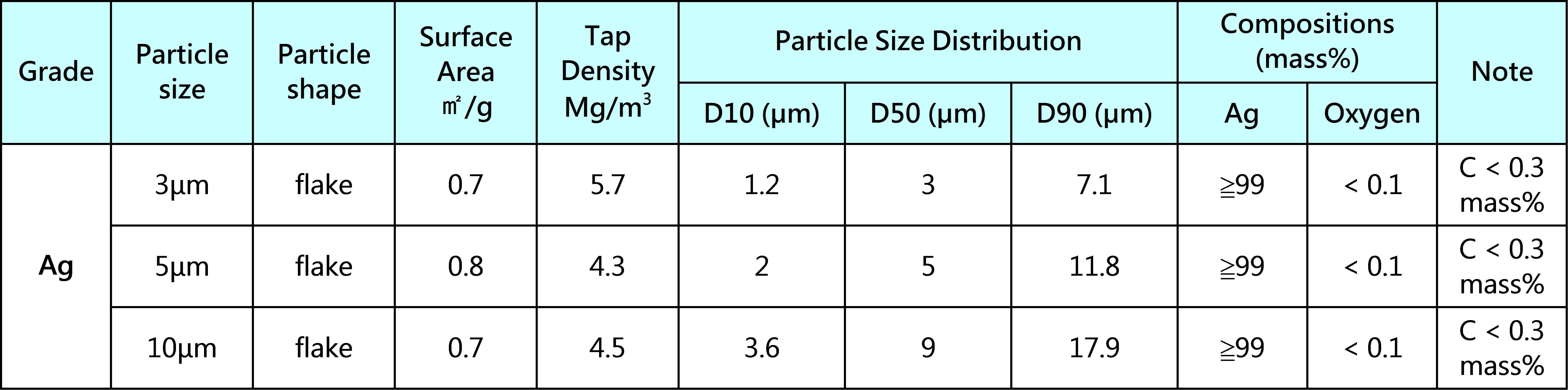

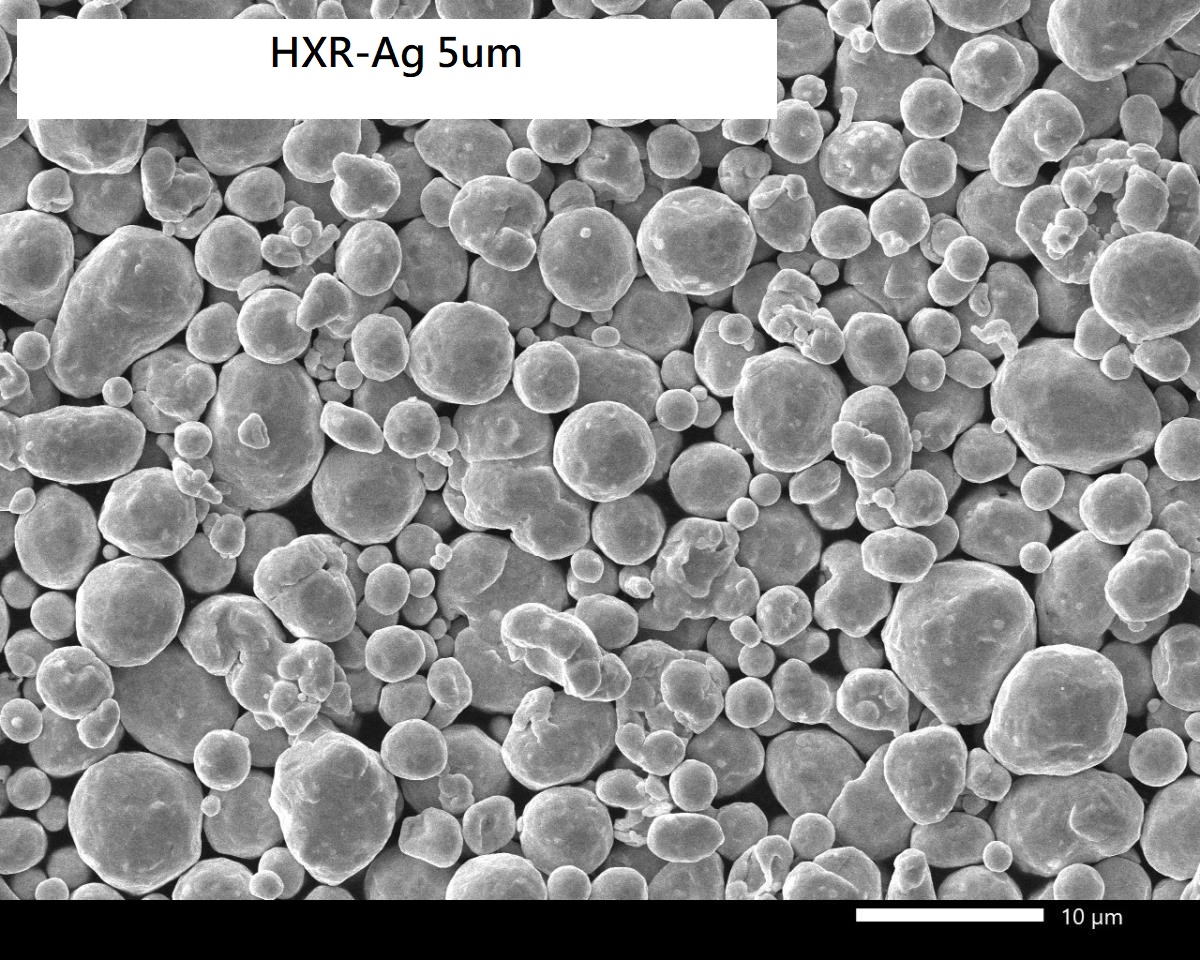

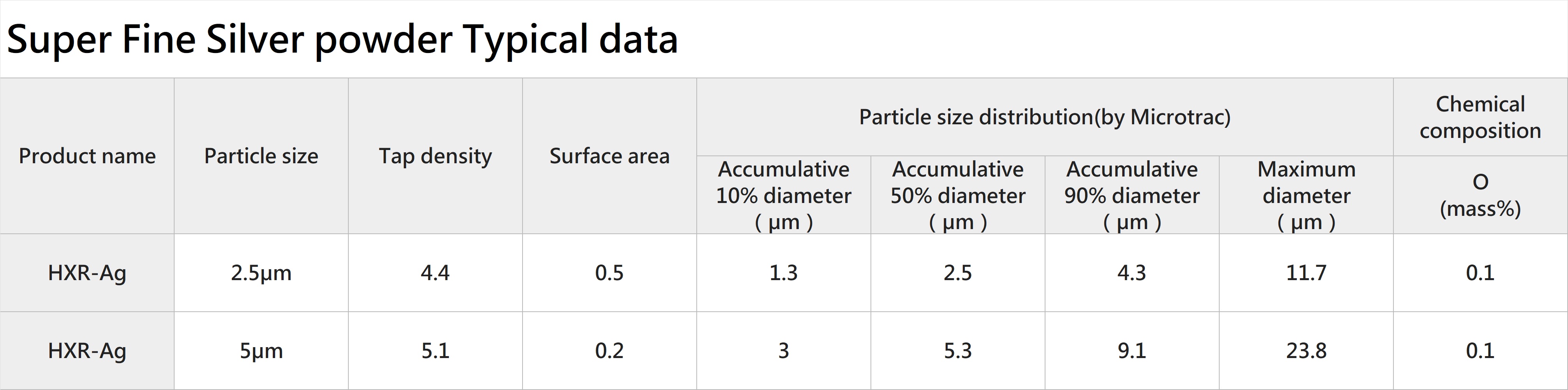

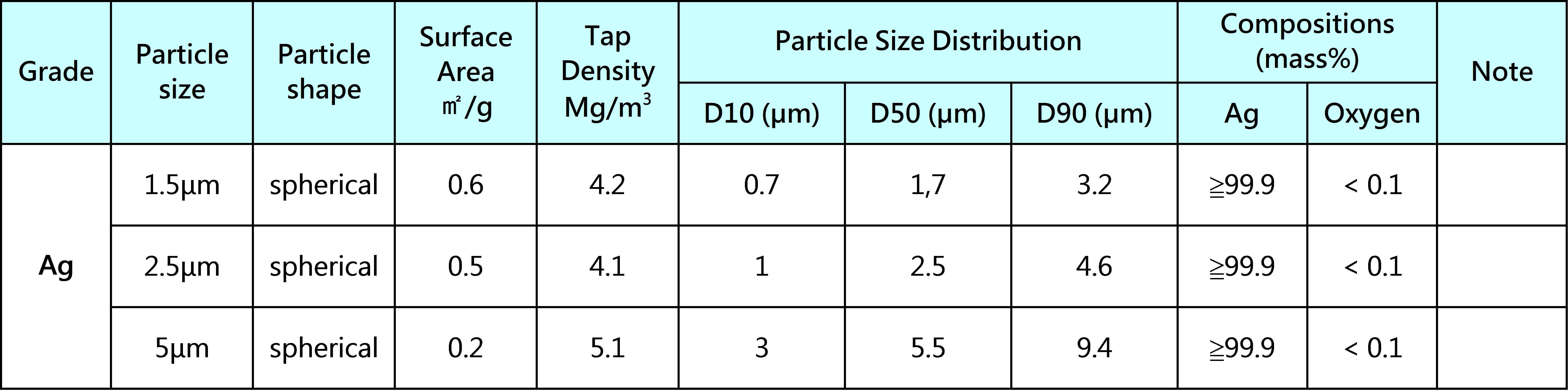

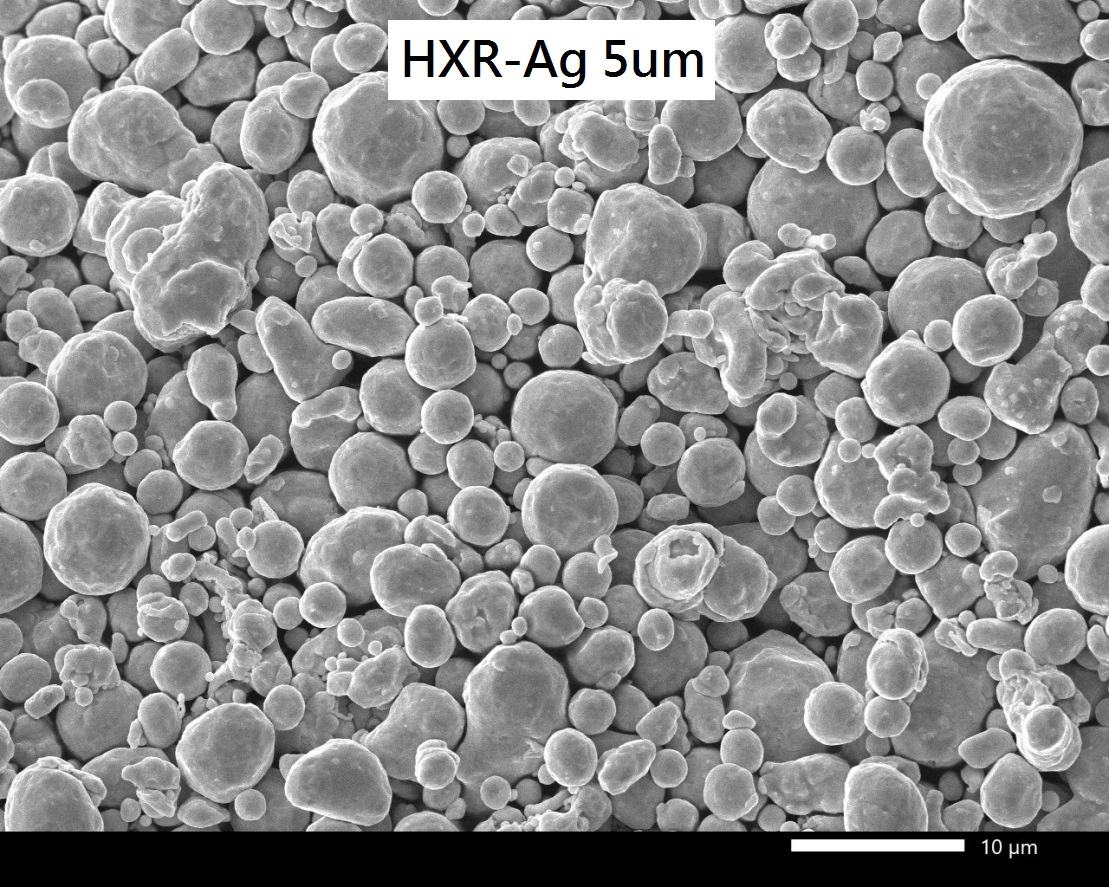

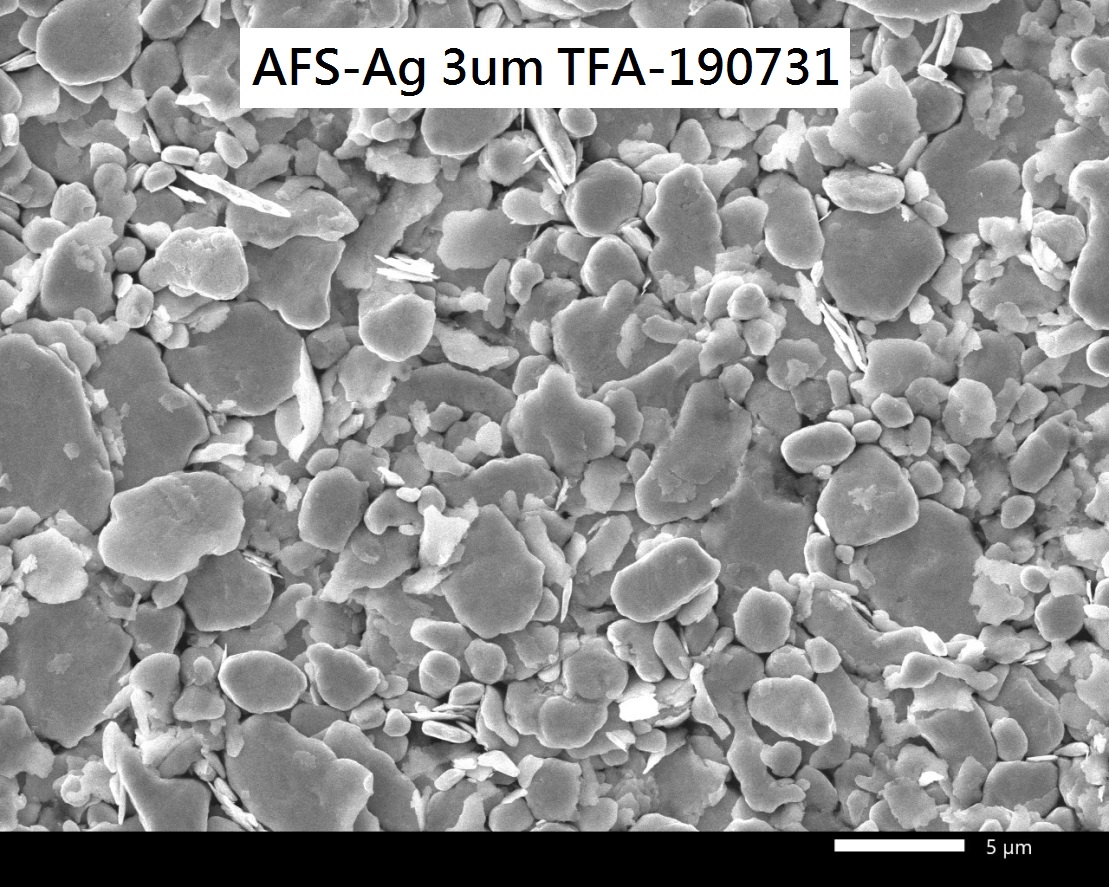

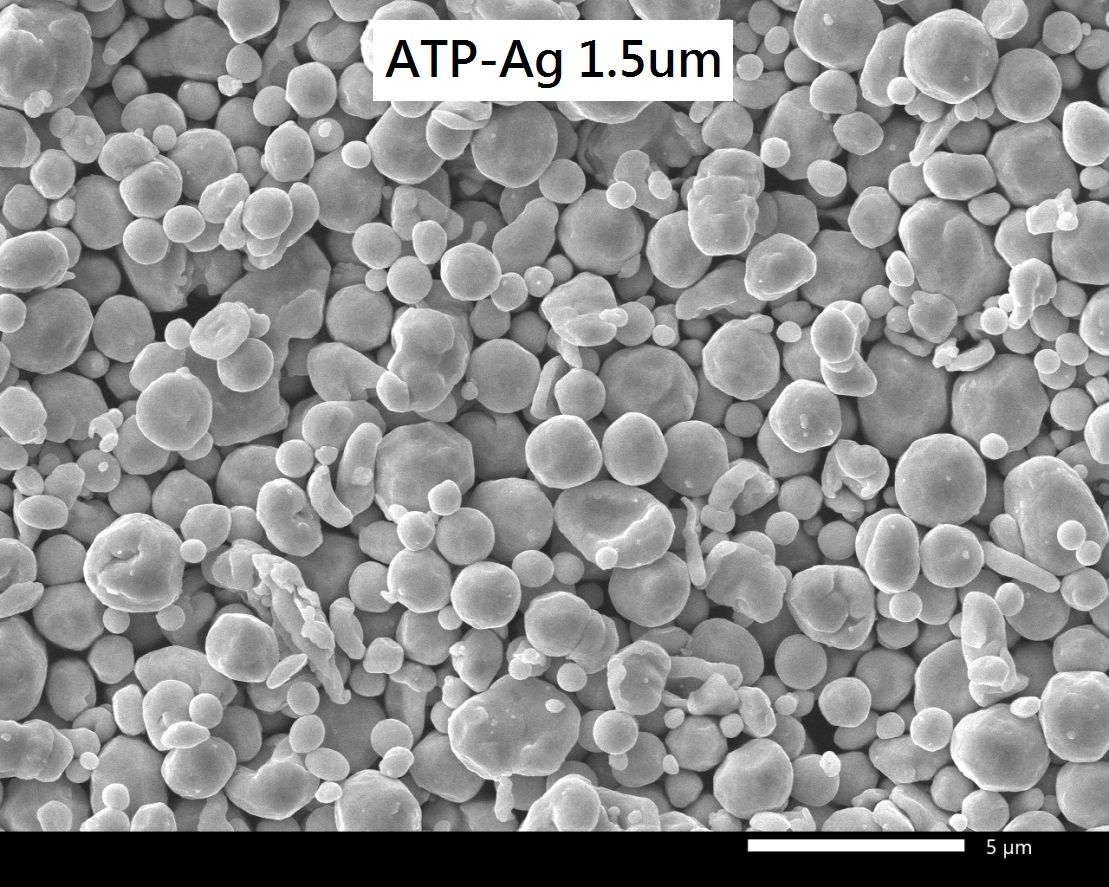

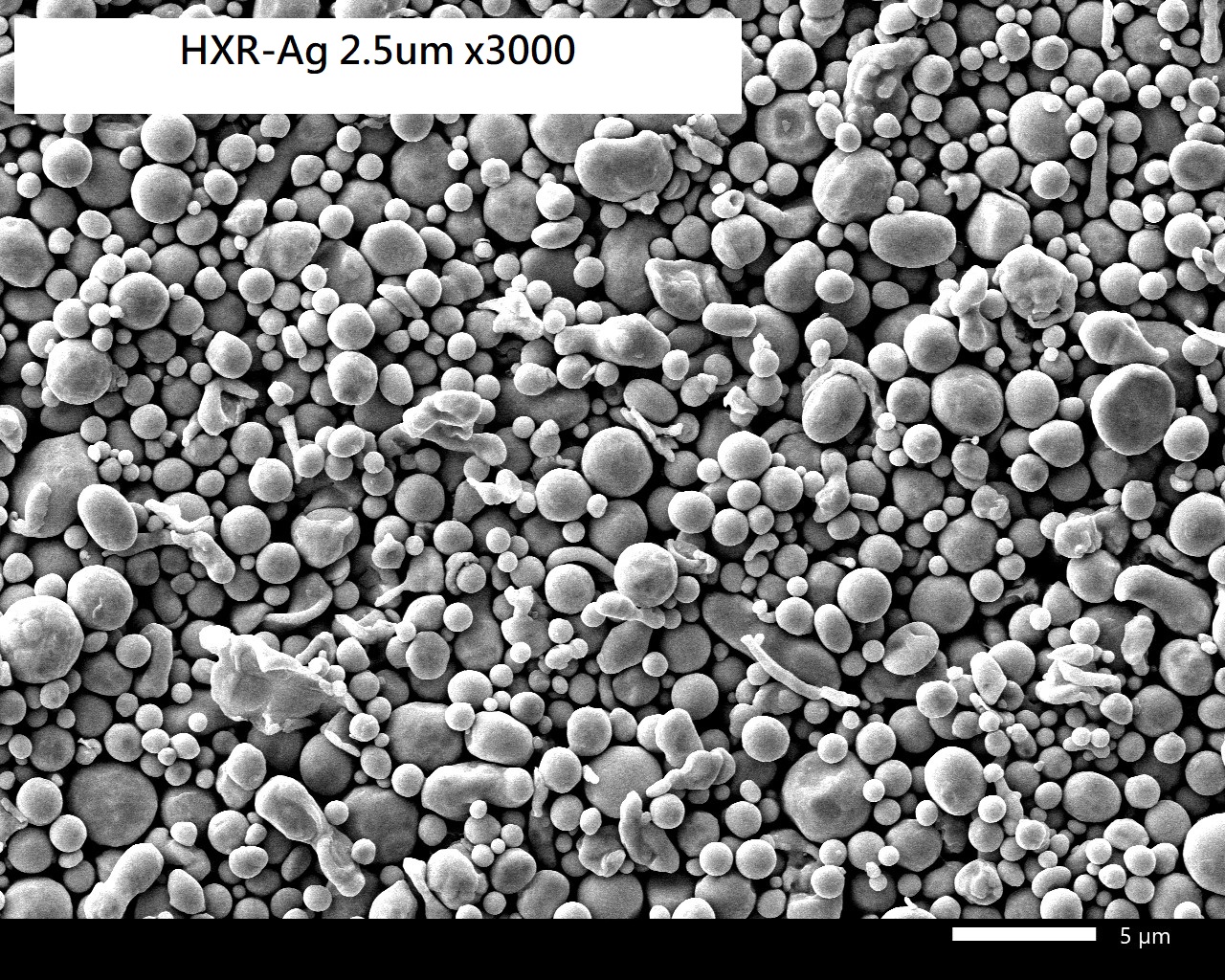

超細銀粉
- 成分
- 銀：>99％
- 製造方法
- 水霧化法
- 應用實例
- LTCC及電感內部電極漿料

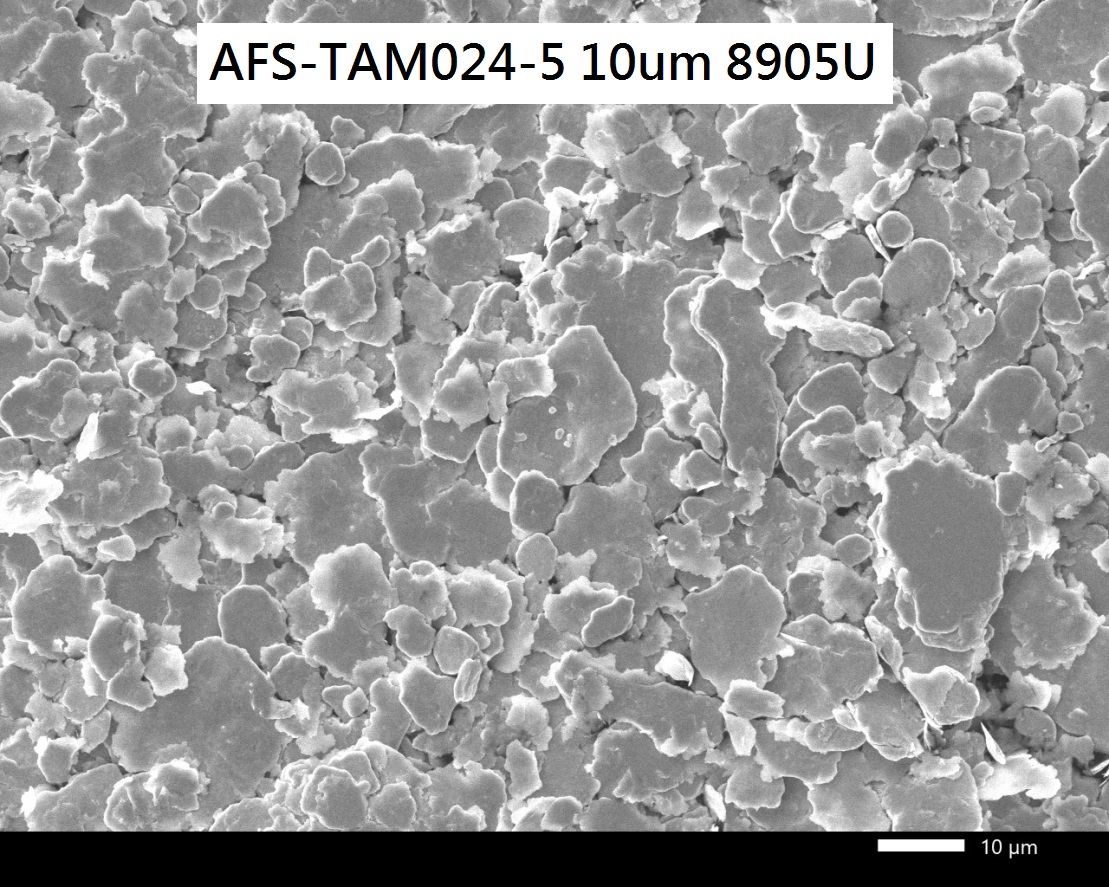

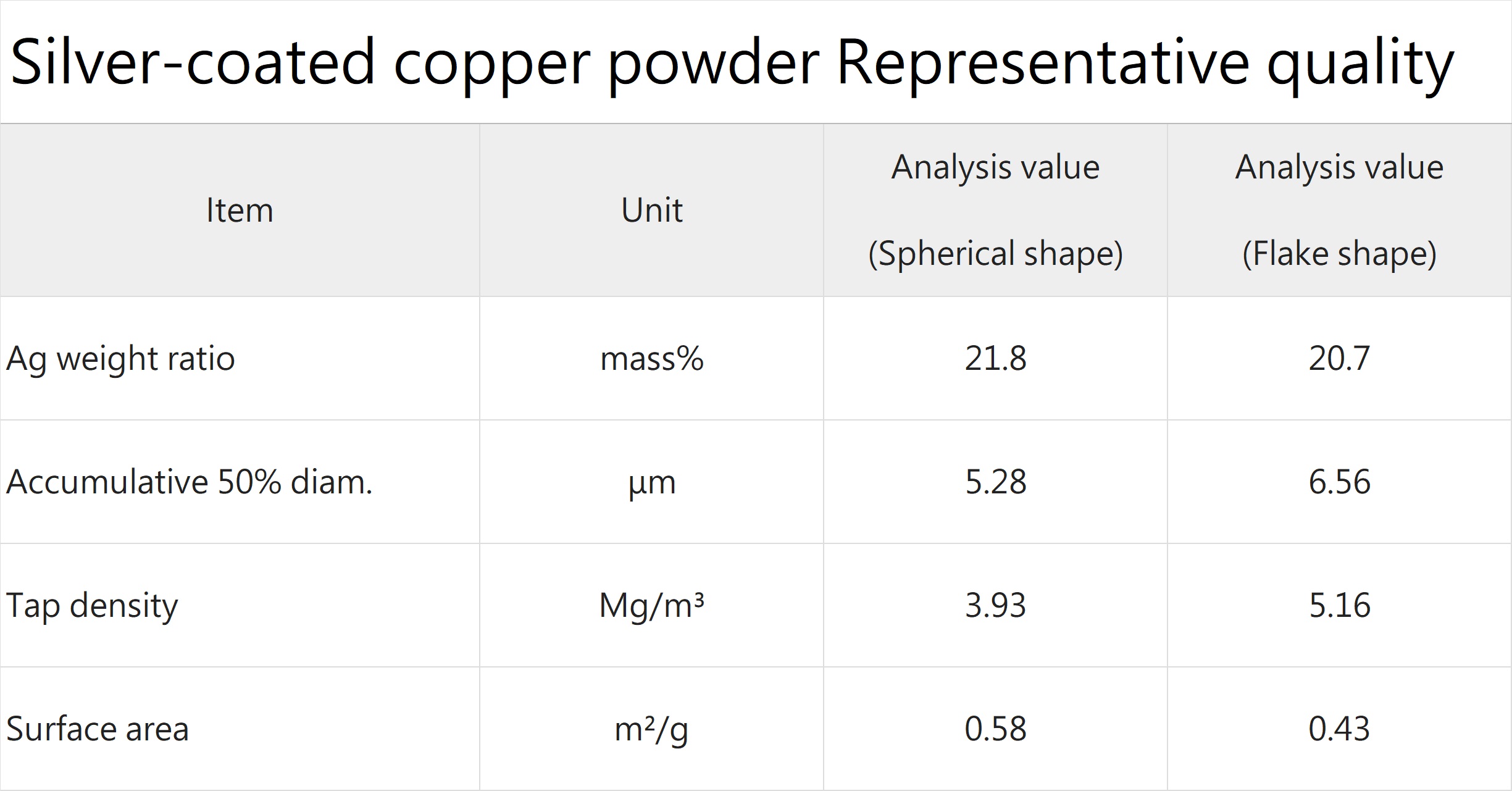

銀包銅粉 - 新開發產品
- 應用實例
- 導電漿料、電極材料
- 外貌
- 灰棕色粉末

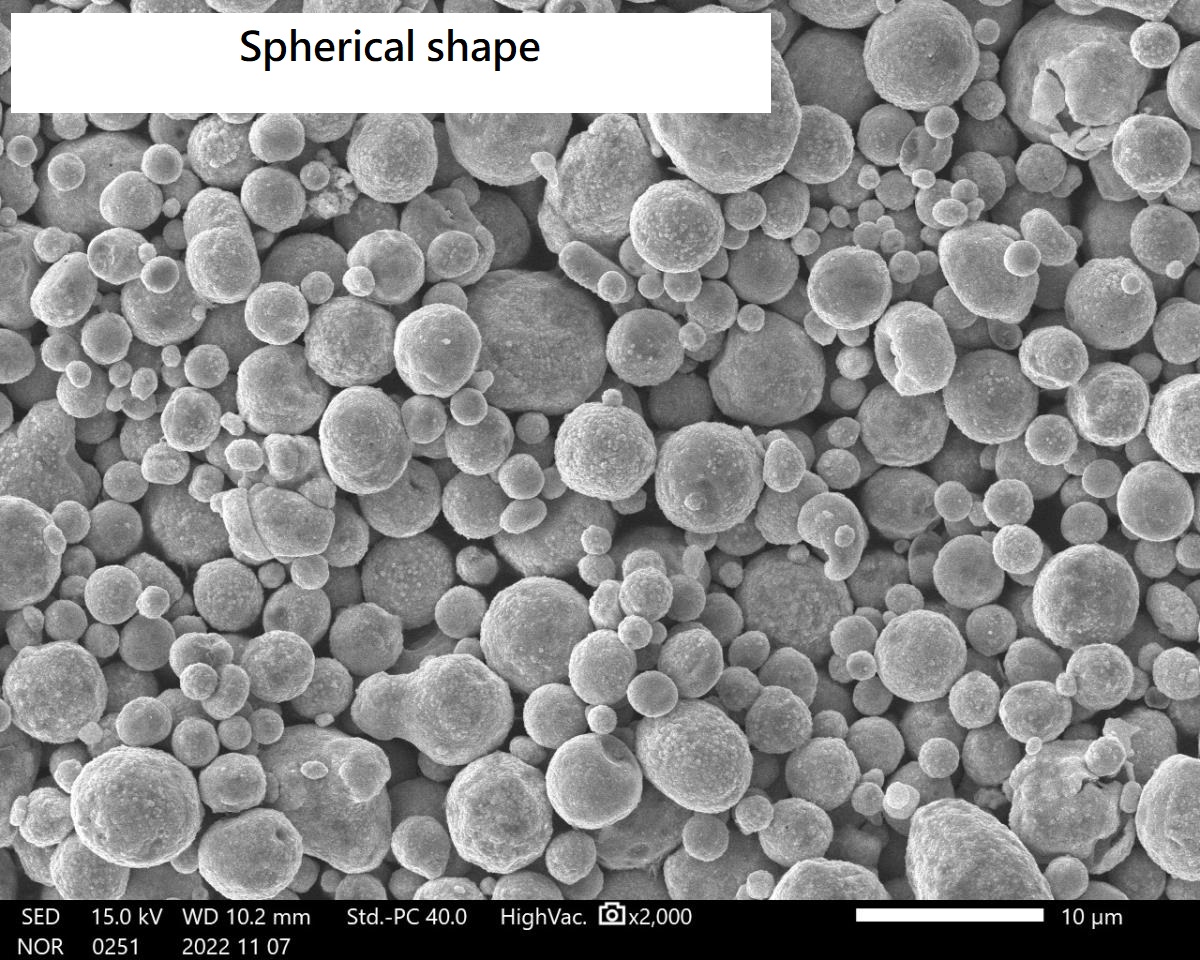

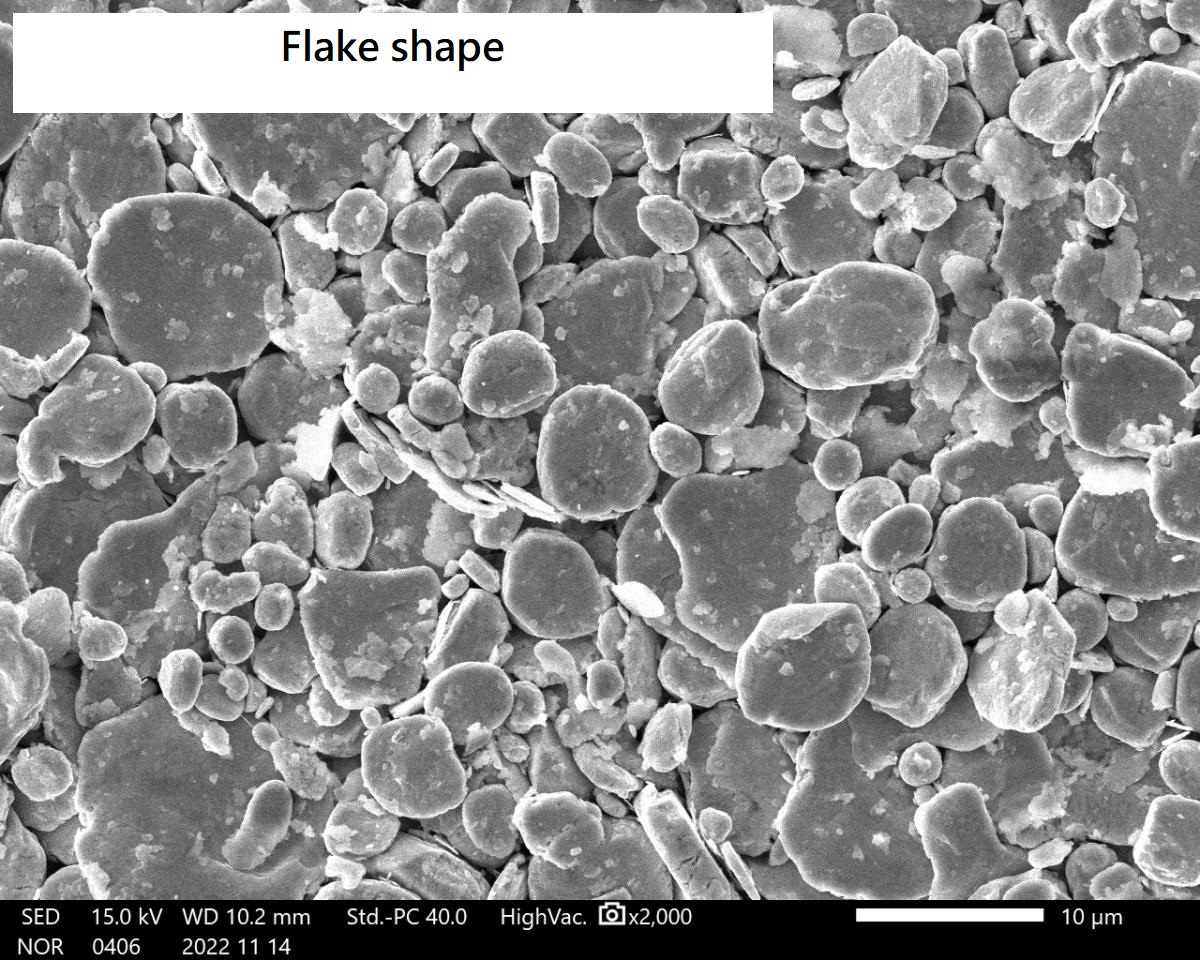

- 形狀
- 球形、片狀
介紹 Nippon Atomized Metal Powders Corporation正在開發的銀包銅粉，此銅粉表面鍍有銀。
如果您對開發產品的詳細信息感興趣，請隨時與我們聯繫。

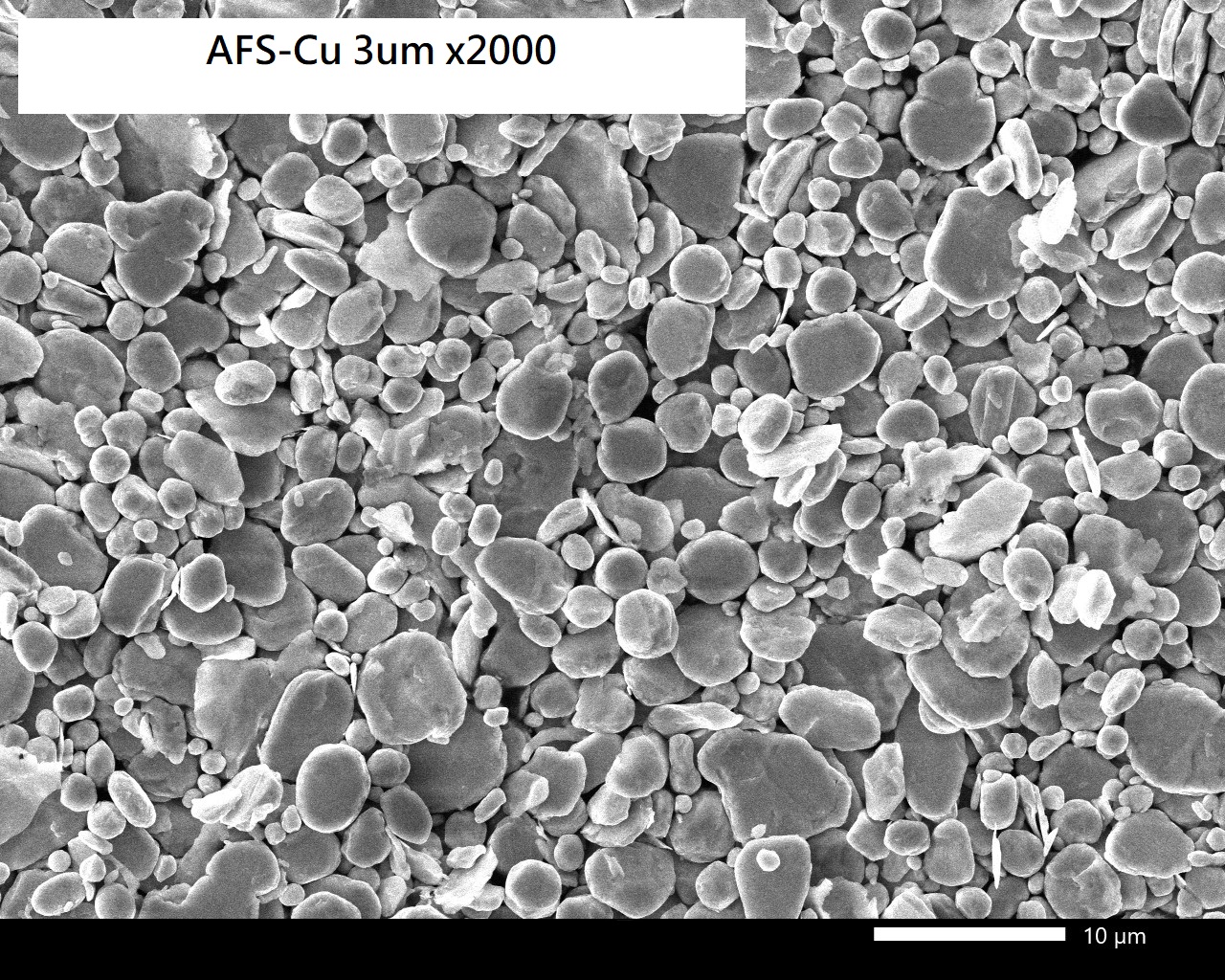

防銹處理銅粉 - 新開發產品
- 使用苯並三唑類防銹劑形成細銅粉的表面。
介紹我們的防銹處理技術。
應用實例 - 導電漿料、電極材料

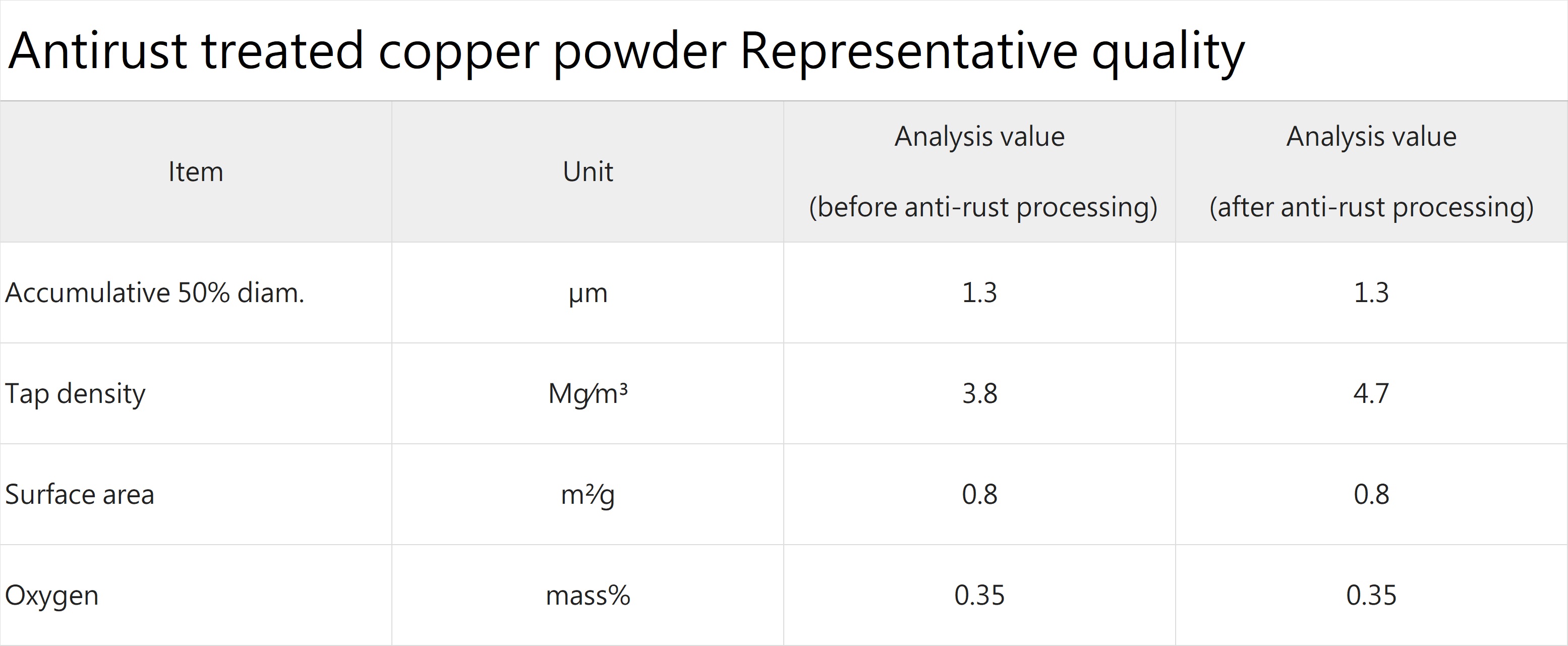

防銹處理實例：防銹處理對照銅粉的粉末特性
圖1.長期儲存後氧氣的變化 圖2 長期儲存後比表面積的變化
分別對有做防銹塗層和未做防銹塗層的粉末進行長期儲存後，測量氧含量（圖1）和比表面積（圖2）。
經過防銹處理後的粉末，氧和比表面積的測量值從製造時起幾乎沒有增加，因此已顯示出具有防銹效果。
如果您對開發產品的詳細信息感興趣，請隨時與我們聯繫。
